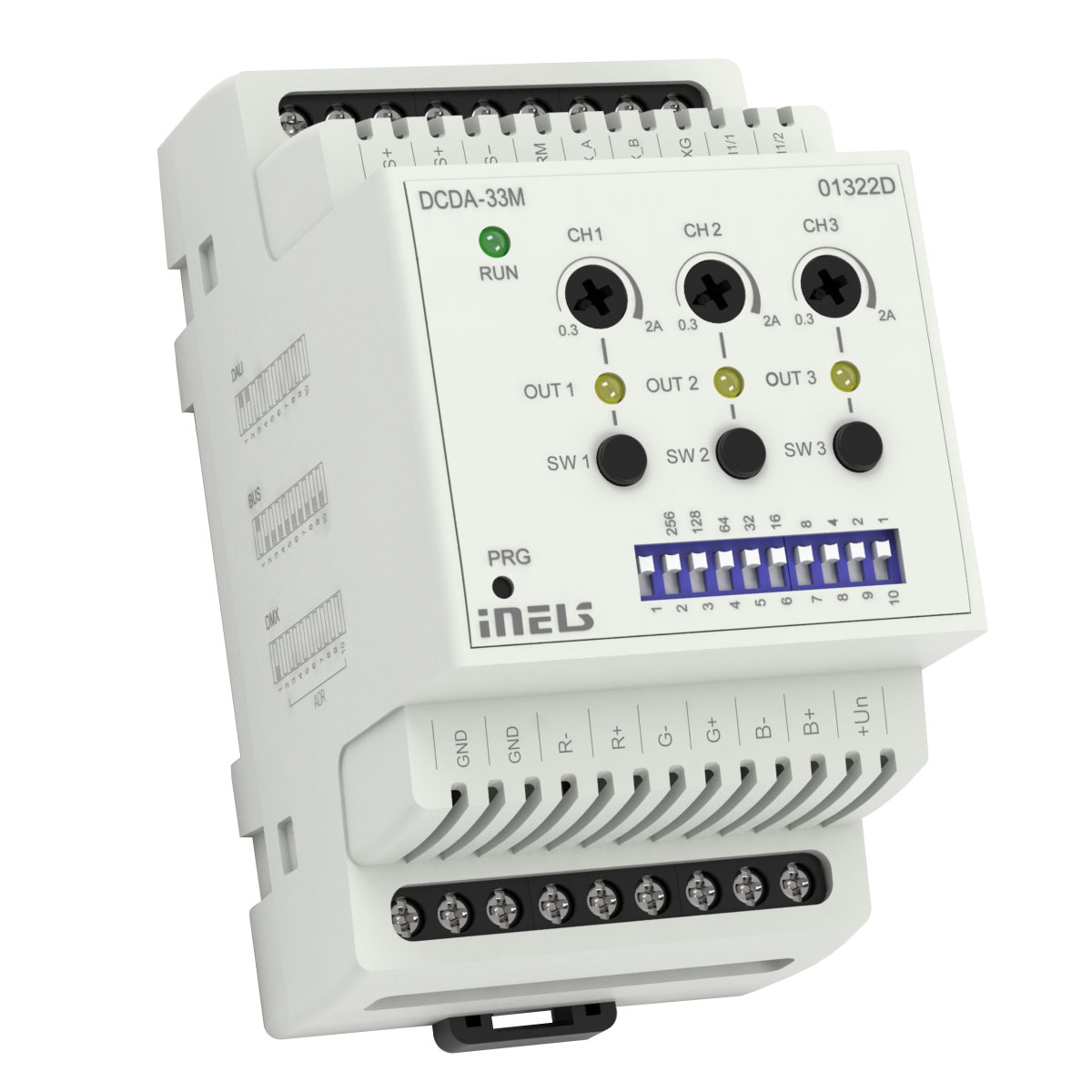

Actuator cu variere pentru surse LED, 3-canale - DCDA-33M

• DCDA-33M este o unitate de variere proiectată pentru a estompa sursele de lumină LED monocolor și RGB controlate prin varierea curentului.
• Actuatorul are trei canale independente și fiecare canal de ieșire este adresabil și controlabil individual.
• Actuatorull DCDA-33M poate fi controlat prin magistrala BUS, DALI sau DMX.
• Când controlezi unitatea de la BUS și DMX, de asemenea un al patrulea canal virtual poate fi suportat pentru controlul luminozităţii generale (BUS - setat în iDM3, DMX - setat prin apăsarea lungă a butonului PRG).
• DCDA-33M poate fi controlata direct de la sistemul iNELS unde interfața de comunicare este magistrala BUS.
• Dacă pentru control, se utilizează o interfață de comunicare DALI sau DMX, este posibila utilizarea unităţii master EMDC-64M. • Tensiunea de alimentare a unității de variere trebuie să fie cu cel puțin 4V mai mare decât tensiunea de ieșire preconizată pe sarcină.
• Setarea interfeței de comunicație și a adreselor actuatoarelor se realizează cu ajutorul comutatoarelor DIP:
• a) comutatorul nr. 1 - În poziția superioară determină DALI sau BUS - În poziția inferioară determină DMX
• b) comutatorul nr. 2 (dacă întrerupătorul 1 este în poziția superioară) - În poziția superioară determină DALI - În poziția inferioară determină BUS
• Folosind butoanele de control de pe panoul frontal, poți controla ieșirea manual.
• Circuitele de intrare ale interfețelor de comunicare sunt izolate optic de corpul de iluminat conectat la tensiunea de alimentare și, prin urmare, sunt rezistente la interferențe electromagnetice.
• DCDA-33M în 3-module este proiectat pentru montarea in tabloul de distribuţie pe șina DIN EN60715.
