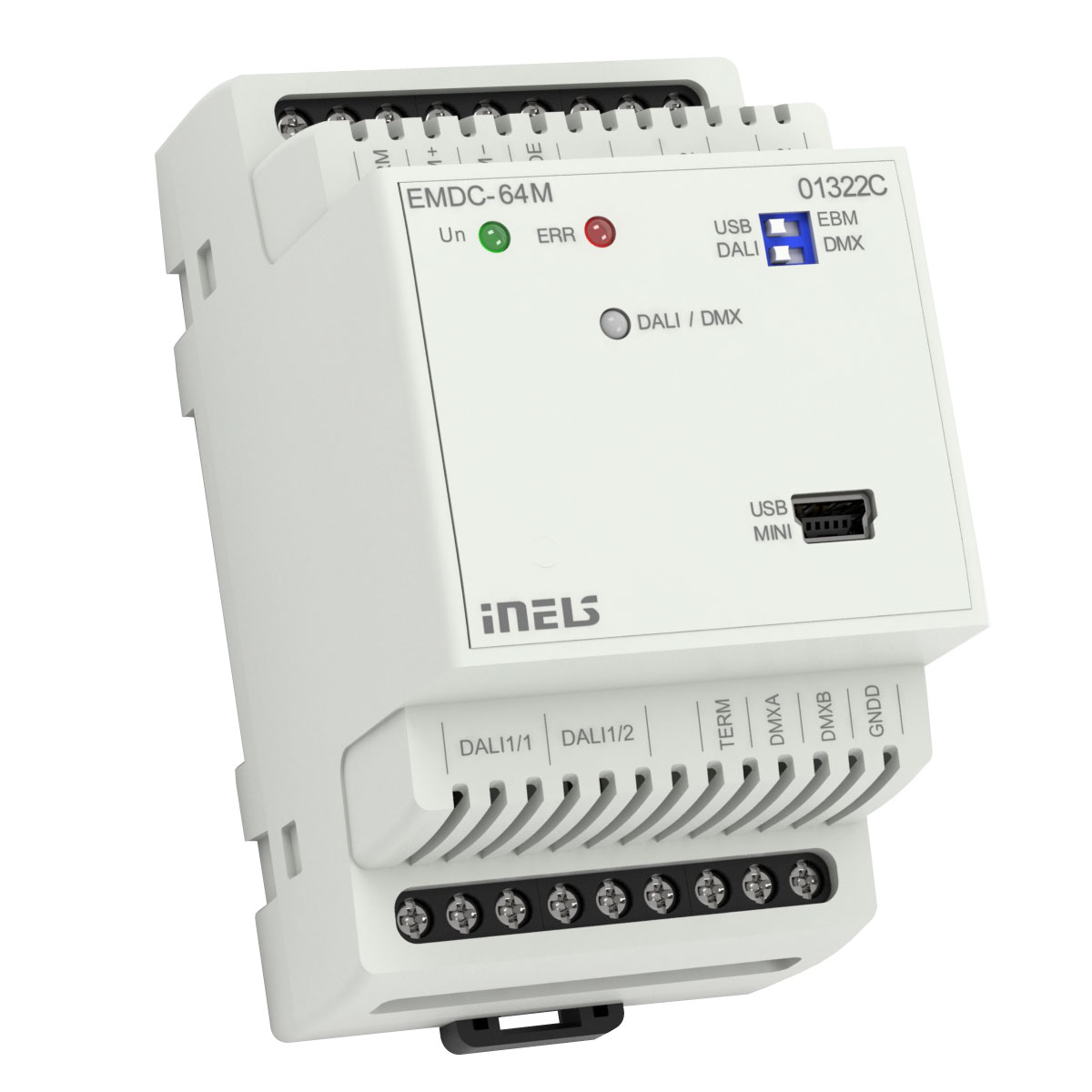

Gateway iNELS - DALI/DMX EMDC-64M

Pentru a controla balasturile electronice DALI și receptoarele DMX

  • EMDC-64M vă permite să controlați până la 64 de balasturi electronice independente DALI (Interfață de iluminare adresabilă digital) pentru lămpi fluorescente, cu LED-uri și alte lămpi.
  • EMDC-64M permite conectarea a până la 32 receptoare DMX (Digital Multiplex) într-un singur segment. Atunci când utilizați repetoarele, acesta pot controla până la 64 de dispozitive.
  • Controlul este posibil din sistemul iNELS BUS prin intermediul magistralei de sistem EBM sau al emițătoarelor fără fir RF Control. Selectarea controlului (RF / EBM) și interfeţei controlate (DALI / DMX) se face prin comutatoarele DIP pe panoul frontal al unității.
  • Atunci când este utilizat în contextul cablului bus (interfața EBM), acesta este setat utilizând software-ul IDM.
  • Unitatea EMDC - 64M este alimentată de 230 V AC.
  • Magistrala DALI este alimentată direct prin unitatea EMDC - 64M.
  • În cazul în care aceasta este ultima unitate de pe magistrala de sistem EBM, este necesar să se utilizeze un rezistor de terminare cu o valoare nominală de rezistență de 120Ω.
  • Magistrala DMX trebuie terminată la final cu rezistor cu o valoare nominală de rezistență de 120Ω. Terminarea magistralei DMX - fata de EMDC - 64M este deja implementată în interiorul unității.
  • Doi membri ai valorii nominale de rezistență de 120Ω adaptată pentru introducerea ușoară pe terminale vin cu pachetul. Pentru terminarea magistralei de sistem a sistemului EBM, un element este introdus între bornele EBM + și EBM- pe ultima unitate din magistrală. Pentru terminarea magistralei DMX se efectuează inserarea pe terminalele ultimului receptor (unitate slave) de ex. DCDA-33m / RGB.
  • Butonul PRG și conectorul MINI USB de pe panoul frontal sunt utilizate pentru a configura comunicația cu transmițătorul RF Control.
  • EMDC-64M în 3 module este proiectat pentru montarea in panouri de distribuţie pe șină DIN EN60715
