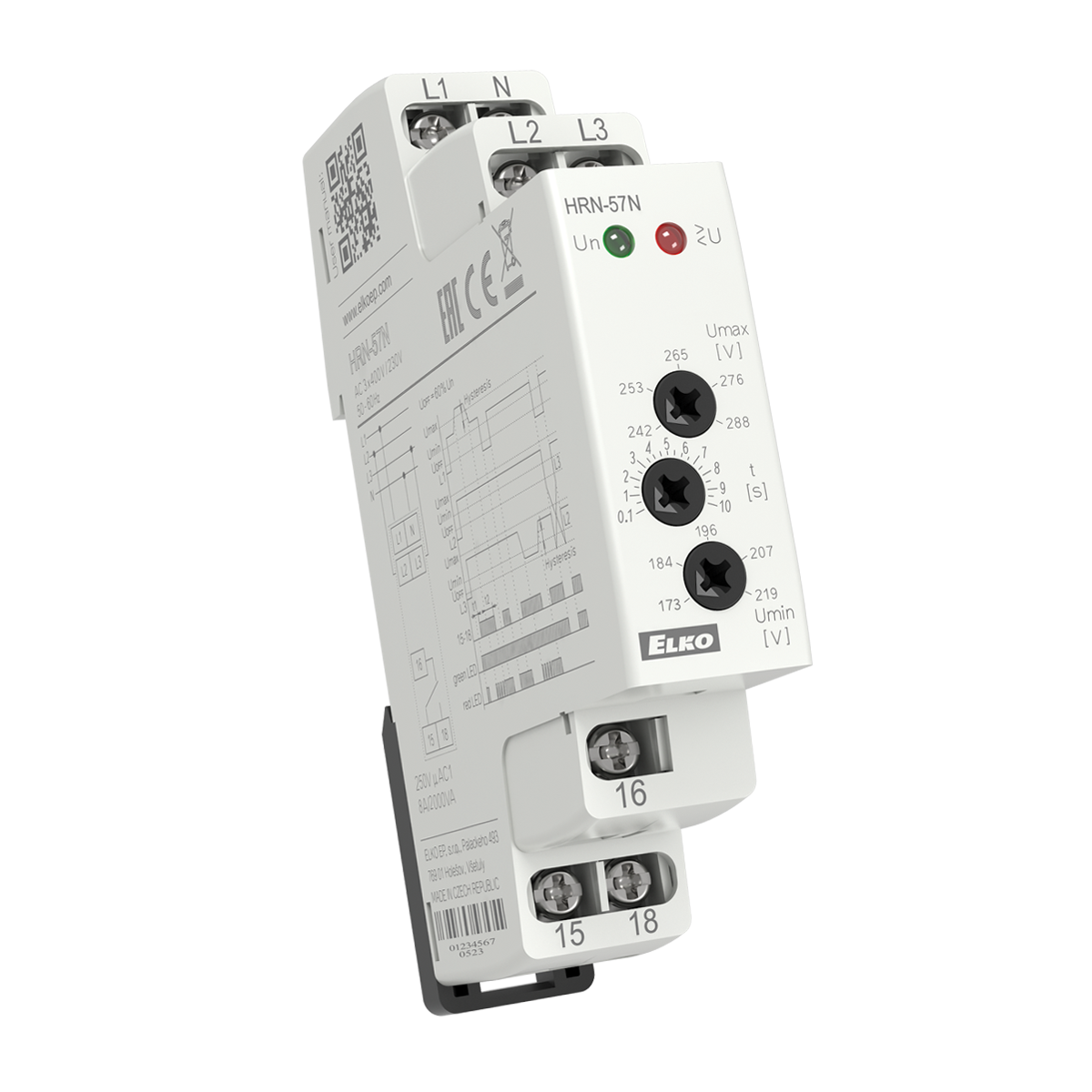

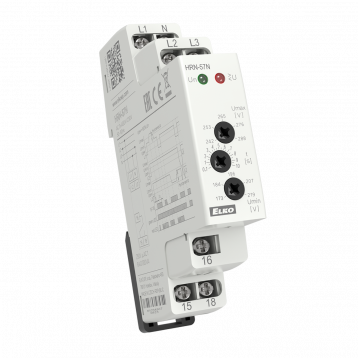

Releu pentru monitorizarea tensiunii HRN-57N

Este destinat pentru monitorizarea tensiunii într-un tablou de distribuţie, protecția dispozitivelor din reţeaua trifazică.

DESCRIERE

  • Releul nu monitorizează succesiunea fazelor.
  • Alimentarea se face din tensiunea monitorizată.
  • Întârzierea fixă T1 (500 ms) şi reglabilă T2 (0,1 - 10 s) pentru înlăturarea căderilor scurte şi a vârfurilor de tensiune.
  • În cazul în care tensiunea de alimentare scade sub 60% din Unom. (nivelul inferior al Uoff) releul se decuplează imediat fata întârziere.
  • Este posibil să se stabilească independent nivelul superior și inferior.
  • Releul de monitorizare a tensiunii este disponibil în 2 variante:

HRN-57: alimentare se face de la toate fazele, înseamnă că releul este funcțional și în cazul întreruperii unei faze.
HRN-57N: alimentare L1-N, înseamnă că releul monitorizează și defectarea firului neutru, înlocuire HRN-52

  • Situaţia unei defecţiuni este indicată prin LED și contactul de ieșire al releului este deconectat.

PARAMETRI TEHNICI

  • Tensiunea de alimentare monitorizată:

HRN-57: 3 x 400 V
HRN-57N: 3 x 400 V/ 230 V

  • Umax: 105 - 125% din tensiunea monitorizată.
  • Umin: 75 - 95% din tensiunea monitorizată..
  • Contact de ieșire: 1x comutator 8 A / 250 V AC1 (AgNi, 2500 VA)

DESCĂRCARE

Accessories for the set Releu pentru monitorizarea tensiunii HRN-57N
