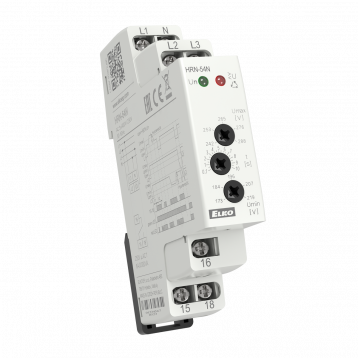

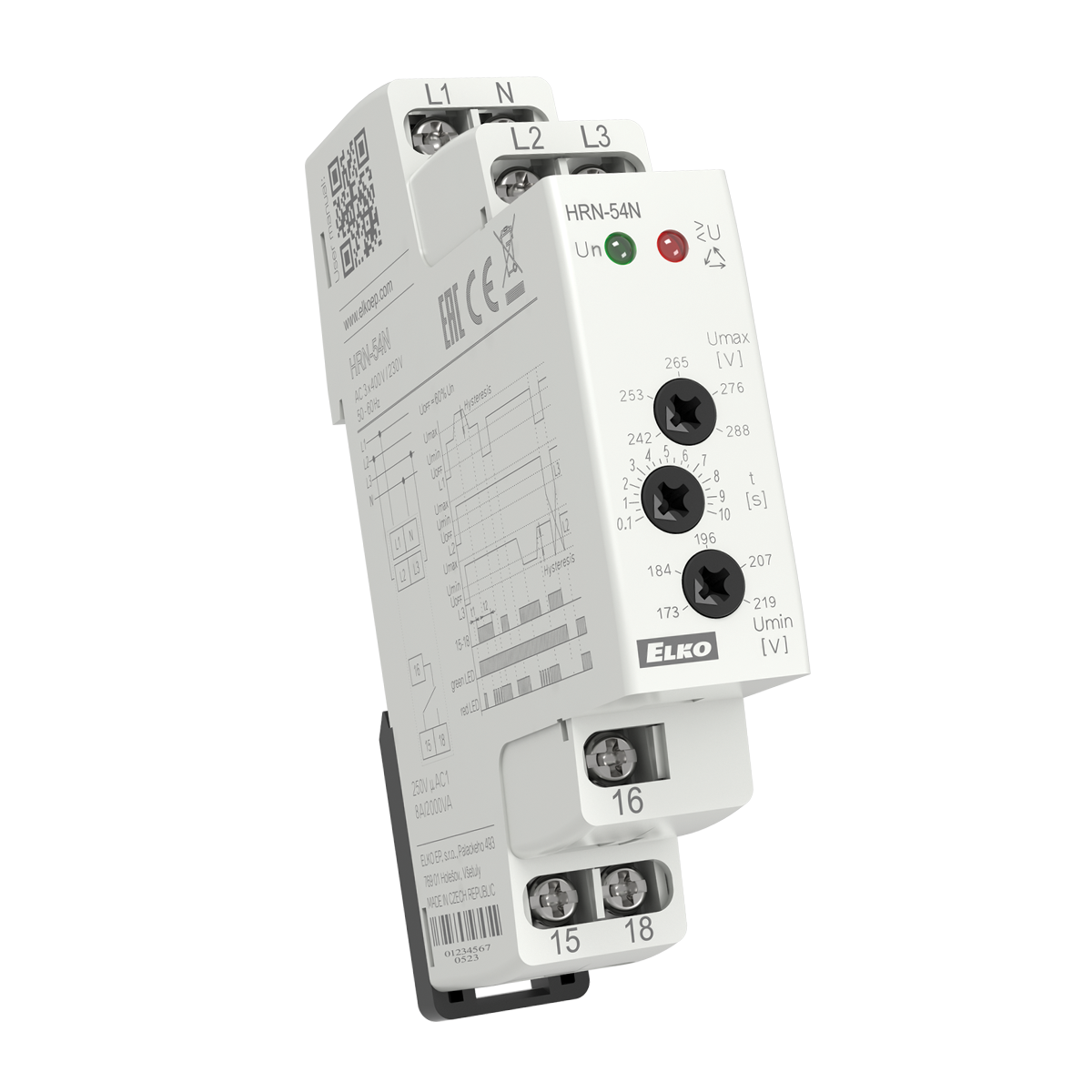

Releu pentru monitorizarea tensiunii HRN-54N

Este destinat pentru monitorizarea tensiunii, absenţa fazei şi succesiunea în tablourile de distribuţie, protecţia dispozitivelor.

DESCRIERE

  • Este destinat pentru monitorizarea tensiunii, absenţa fazei şi succesiunea în tablourile de distribuţie
  • Alimentarea se face din tensiunea monitorizată.
  • Întârzierea fixă T1 (500 ms) şi reglabilă T2 (0,1 - 10 s) pentru înlăturarea căderilor scurte şi a vârfurilor de tensiune.
  • În cazul în care tensiunea de alimentare scade sub 60% din Unom. (nivelul inferior al Uoff) releul se decuplează imediat fata întârziere.
  • Există posibilitatea să se stabilească un nivel maxim şi unul minim al tensiunii de monitorizare.
  • Releul de monitorizare a tensiunii este disponibil în 2 variante:

HRN-54: este alimentat de la toate cele 3 faze, aceasta înseamnă că releul de asemenea funcţionează şi când lipseşte o fază.
HRN-54N: este alimentat L1-N, înseamnă că releul monitorizează căderile circuitului neutru

  • Faulty state is indicated by red LED and by breaking output relay contact.

PARAMETRI TEHNICI

  • Tensiunea de alimentare monitorizată:

HRN-54: 3 x 400 V
HRN-54N: 3 x 400 V/ 230 V

  • Umax: 105 - 125% din tensiunea monitorizată.
  • Umin: 75 - 95% din tensiunea monitorizată.
  • Contact de ieșire: 1x comutator 8 A / 250 V AC1 (AgNi, 2500 VA).
  • 1-MODULE, montare pe șină DIN.
